多光谱雷达森林火灾预警探测系统

类型：森林防火监控    日期：2020-01-14

       本系统采用的光谱扫描大范围火灾预警监控系统是近些年基于军用雷达技术发展起来的森林火灾极早期探测报警系统。与基于红外热成像摄像机的系统比较，在探测性能、防误报警的能力上面有了极大提高。

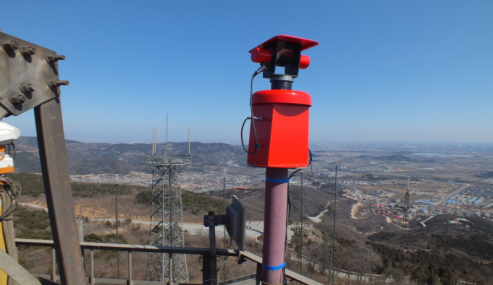

      探测装置

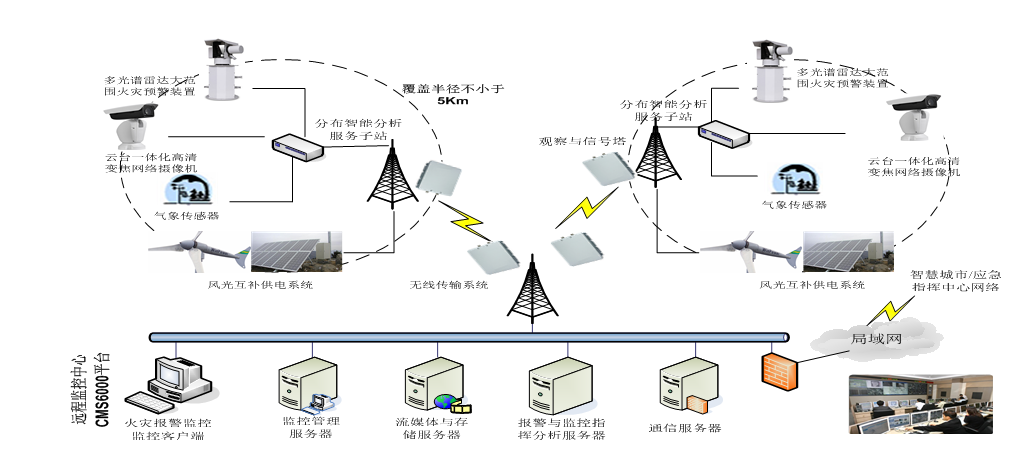

 一、系统架构图

         系统总体架构图

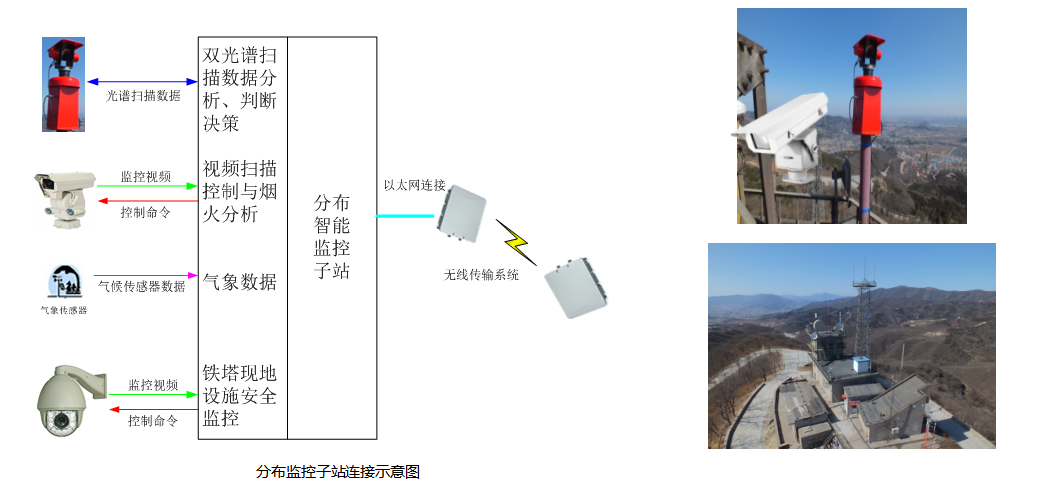

二、分子监控子站连接示意图

       多光谱扫描大范围火灾预警探测装置的原理是接收火灾特定波段，根据辐射特性识别各种阴燃、燃烧和热烟气火灾。探测器装在防护区域相对制高点的瞭望台上，在水平360度，距离十公里半径内逐点逐行进行搜索，可及时发现明火和暗火。因为该探测器接收的是火灾（明火或暗火）发出的特定波段红外辐射，不论白天、夜间24小时都可以工作，发现目标后自动报警。当探测器在瞭望台上安装好后，扫描生成360度高清晰度全景地形图。

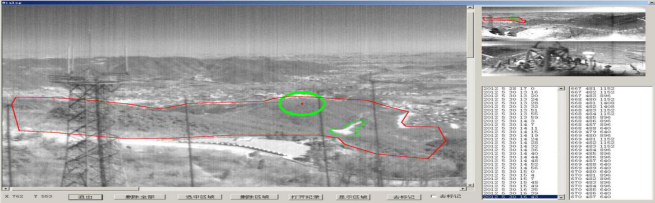

       森林预警监控系统报警界面

       多光谱扫描火灾探测预警监控系统主要选用了火灾特定的响应波段和参比波段进行红外线感应，系统通过水平和垂直两个方向上连续的旋转实现360度范围内大范围林区全景的连续逐点扫描，这样的系统可以实现很小火点的探测，灵敏度达到1Km的距离0.25平米的探测能力，是目前世界上森林火灾探测灵敏度较高的系统技术。
